Capacitor: O Coração Esquecido da Eletrônica — Entenda de Uma Vez por Todas!
Quando se fala em eletrônica, muita gente pensa primeiro em resistores, transistores ou até mesmo nos circuitos integrados. Mas existe um componente silencioso, presente em quase todos os aparelhos eletrônicos do mundo, que é fundamental para o funcionamento de qualquer circuito: o CAPACITOR.
CAPACITORES
Samuel Oliveira
8/16/20253 min read
O que é um Capacitor?
O capacitor é um componente eletrônico passivo capaz de armazenar energia elétrica em forma de campo elétrico. Ele é formado, basicamente, por duas placas condutoras separadas por um material isolante (o chamado dielétrico). Essa característica de armazenar e liberar energia rapidamente torna o capacitor indispensável em diversas aplicações, desde filtros simples até equipamentos de alta tecnologia.
Para Que Serve um Capacitor?
O capacitor pode desempenhar funções diferentes dependendo de onde é utilizado.
Entre as principais aplicações estão:
• Filtrar sinais elétricos → elimina ruídos em fontes de energia.
• Armazenar energia → usado em flashes de câmeras ou fontes chaveadas.
• Partida de motores → em ventiladores, ar-condicionados e compressores.
• Acoplamento e desacoplamento → garante a transmissão correta de sinais em amplificadores.
• Circuitos de temporização (RC) → usados em timers e osciladores.
Principais Tipos de Capacitores:

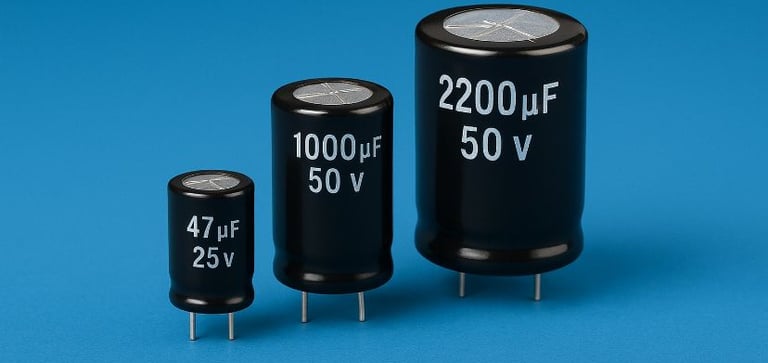

Capacitor Eletrolítico
• Polarizado (possui polo positivo e negativo).
• Usado em fontes de energia e filtragem.
• Alta capacitância (µF a mF).
Capacitor Cerâmico
• Pequeno e barato.
• Utilizado em circuitos de alta frequência.
• Capacitâncias baixas (pF a nF).
Capacitor de Filme
• Excelente estabilidade e precisão.
• Muito usado em áudio e eletrônica de potência.
Como Ler o Valor de um Capacitor?
Assim como os resistores têm código de cores, muitos capacitores apresentam um código numérico que indica sua capacitância.
Exemplo: um capacitor marcado como 104 significa 100nF (nanofarads).
Além disso, é essencial observar:
• Capacitância (F, µF, nF, pF)
• Tensão de trabalho (V)
• Polaridade (quando houver)
Datasheet de Capacitores: Como Interpretar
O DATASHEET é a “ficha técnica” do componente.
Nele, você encontra informações como:
• Faixa de capacitância.
• Tolerância (%).
• Tensão máxima suportada.
• Temperatura de operação.
• ESR (resistência série equivalente).
DICA PRÁTICA: nunca use um capacitor com tensão menor do que a exigida pelo circuito. Sempre escolha um valor igual ou superior.
Exemplo Prático: Onde Encontramos Capacitores no Dia a Dia
• No carregador do seu celular, eles estabilizam a energia.
• No controle remoto, ajudam a economizar bateria.
• Em placas-mãe de computadores, filtram sinais de alta frequência.
• Nos rádios antigos, eram usados para sintonizar estações.
Ou seja: sem capacitores, a eletrônica moderna simplesmente não existiria.
O capacitor pode parecer um componente simples, mas é ele quem garante a estabilidade, a filtragem e até mesmo o funcionamento de circuitos essenciais em nossas vidas.
Se você está começando na eletrônica, aprender a identificar, escolher e interpretar os capacitores é um passo fundamental.
